Max Trading идет в ногу с развитием времени и постоянно вводит новшества и модернизирует систему подключения кривошипа мотоцикла. Будучи китайским поставщиком коленчатых валов, шатунов и другой продукции для мотоциклов, компания Max Trading обладает уникальными знаниями в области соединительных систем коленчатых валов мотоциклов.
Система соединения кривошипа играет роль «преобразователя мощности» в системе двигателя мотоцикла, в основном за счет улучшения механики для противодействия инерционным силам и вибрациям, возникающим во время работы, обеспечивая плавную и надежную выходную мощность. А поддержка и баланс, как его вспомогательные функции, не менее важны.

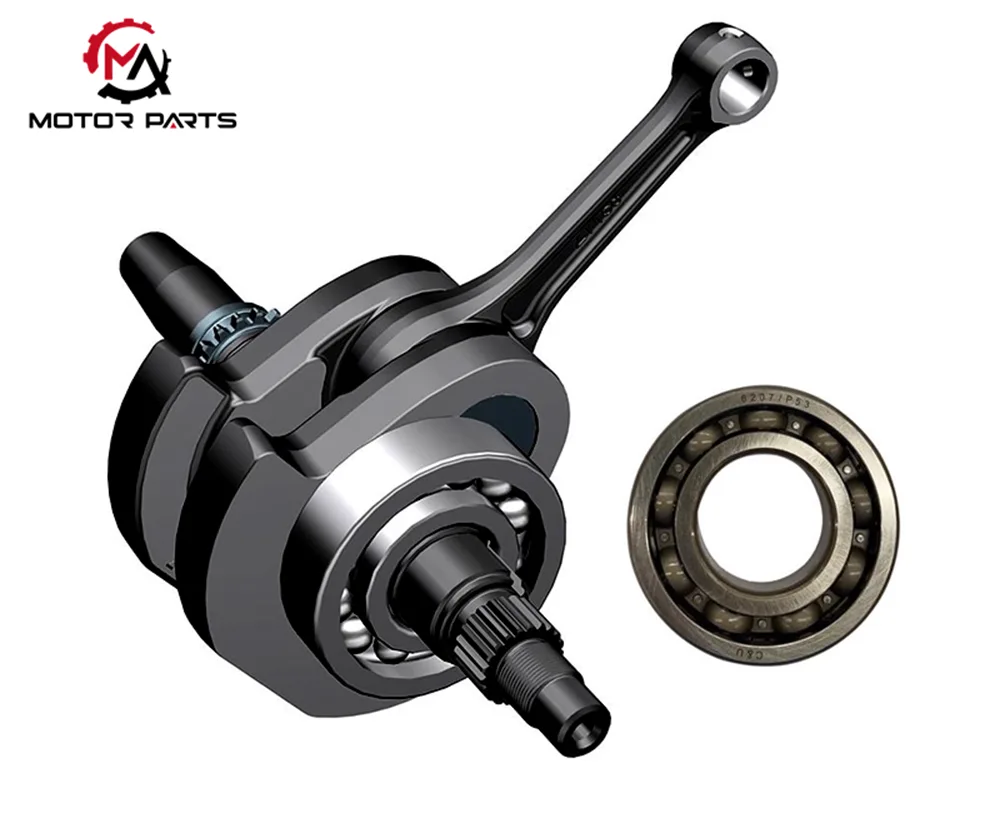

Система шатунов мотоцикла состоит из трех основных компонентов: кривошипа в сборе, узла шатуна и вспомогательного устройства. Вколенчатый вал в сбореКоленчатый вал, шейка коленчатого вала и балансирный блок являются основными компонентами, которые вращают систему. Передний и задний концы коленчатого вала мотоцикла жестко опираются на посадочное место подшипника корпуса двигателя посредством высокоточных подшипников качения или скольжения, обеспечивая устойчивость при вращении.
Передняя часть коленчатого вала мотоцикла обычно оснащенаГРМ(управление клапанным механизмом) или муфты (передача мощности в систему трансмиссии) через шпоночные соединения или фланцевые конструкции, при этом на заднем конце устанавливается маховик (хранящий кинетическую энергию, стабилизирующий скорость) или магнитный двигатель (обеспечивающий энергию зажигания).

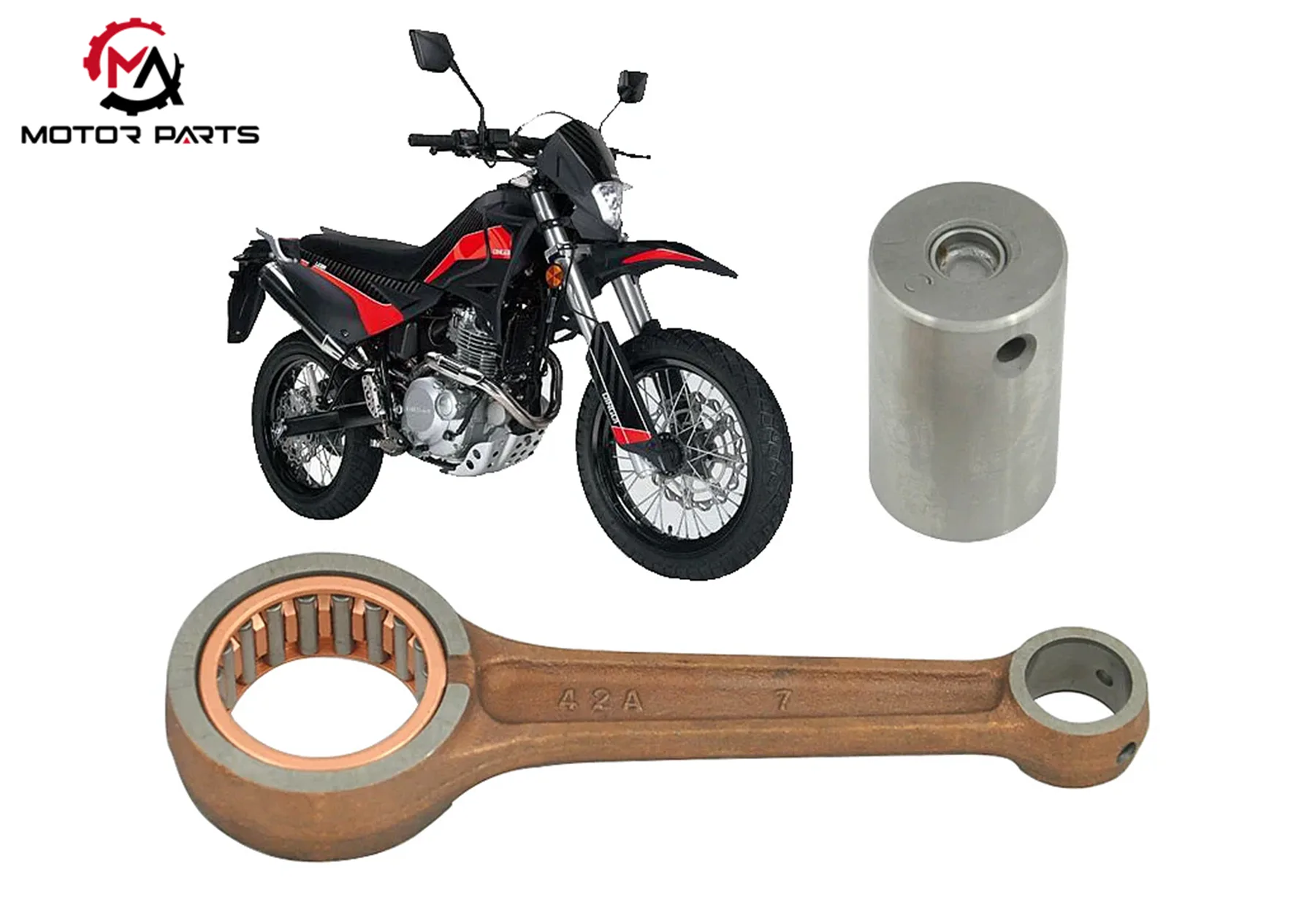

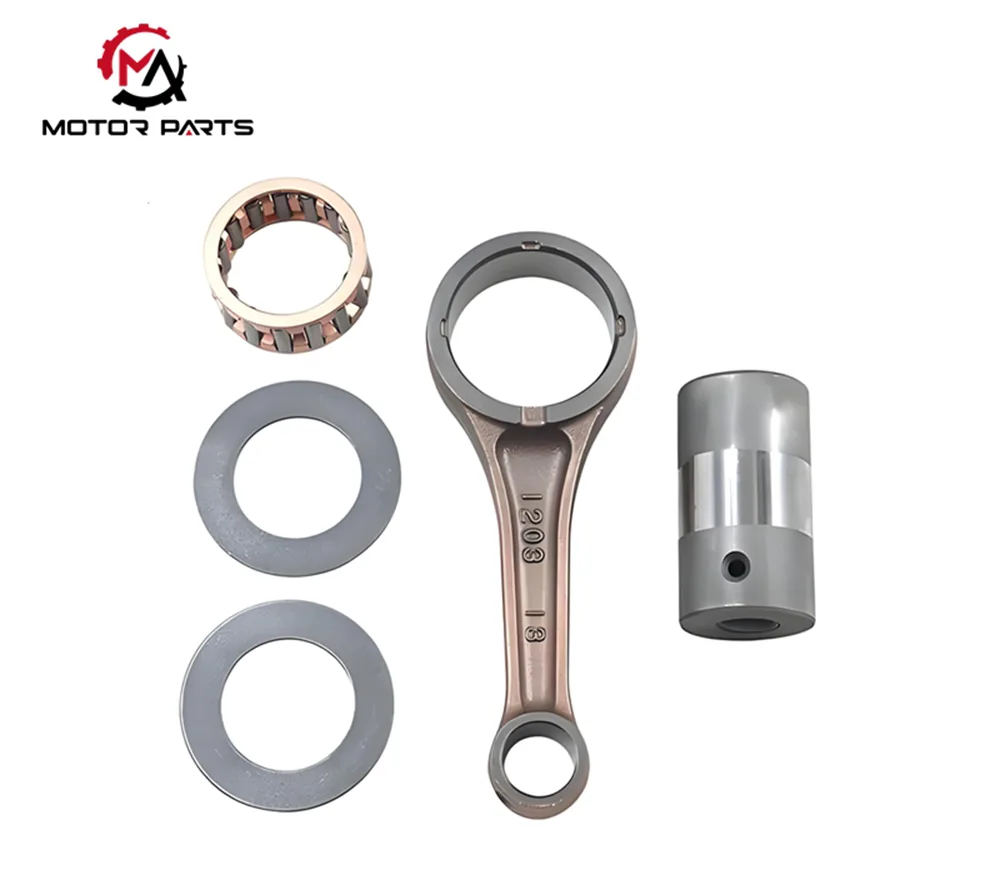

Шатуны мотоцикла, симметрично расположенные с обеих сторон, жестко соединены шатунными пальцами, образуя целостную раму, которая представляет собой ключевую конструкцию для передачи крутящего момента. Чтобы устранить помехи центробежной силы, возникающие в процессе вращения, противовес на шатуне мотоцикла должен пройти строгую калибровку динамического баланса с точностью, контролируемой в пределах ± 1 г · см, что может эффективно противодействовать более чем 90% силы инерции вращения и значительно снизить общую вибрацию машины. Большой конец шатуна мотоцикла гибко соединен с шатунной шейкой через секционную конструкцию, а внутри заделаны износостойкие вкладыши подшипников, образующие пару трения скольжения, способную выдерживать периодические ударные нагрузки; Маленький конец шатуна мотоцикла шарнирно прикреплен к поршню через поршневой палец с использованием полностью плавающей или полуплавающей конструкции соединения, обеспечивающей гибкое качание поршня во время возвратно-поступательного движения. Тело шатуна изготавливается из высокопрочной кованой стали с двутавровым или коробчатым сечением, что обеспечивает достаточную прочность конструкции и максимально минимизирует вес. Во время передачи мощности он может эффективно преобразовывать линейную тягу поршня мотоцикла во вращательный момент коленчатого вала. Вспомогательные устройства, такие как подшипники, сальники и смазочные каналы, являются важными опорами для обеспечения долгосрочной надежной работы системы. Вкладыш подшипника мотоцикла изготовлен из высокоизносостойких сплавов (таких как баббитовый сплав и медно-свинцовый сплав), а потери на трение между шатунным пальцем и большим концом шатуна уменьшаются за счет смазки масляной пленкой; Сальник мотоцикла установлен в месте соединения между передним и задним концами коленчатого вала и корпусом, что позволяет эффективно предотвратить утечку смазочного масла и изолировать внешнюю пыль и загрязнения. Смазочные каналы по всему коленчатому валу соединены с основным масляным каналом двигателя мотоцикла, который может точно подавать смазочное масло под давлением к различным шейкам вала и деталям подшипников, образуя непрерывное охлаждение и защиту смазки, что значительно продлевает срок службы системы.
Основная функция системы шатунов кривошипа основана на точном взаимном преобразовании линейного движения и вращательного движения. Когда свеча зажигания двигателя мотоцикла вызывает зажигание, газ под высоким давлением (пиковое давление может достигать 8-12 МПа), образующийся в результате мгновенной детонации топливной смеси, образует сильную тягу, заставляющую поршень мотоцикла совершать возвратно-поступательное линейное движение вдоль оси цилиндра. Эта сила передается на малый конец шатуна мотоцикла через поршневой палец, а затем передается на большой конец шатуна через корпус шатуна, в конечном итоге заставляя шатунный палец вращаться вокруг центра коленчатого вала, что приводит к непрерывному выходному крутящему моменту от коленчатого вала для управления механической работой. Во время процессов впуска, сжатия и выпуска коленчатый вал вращается через шатун, а затем приводит поршень в движение, совершая соответствующее возвратно-поступательное движение, образуя полный рабочий цикл. В этом процессе преобразования движения генерируются различные силы, такие как сила инерции, центробежная сила и давление газа, которые требуют очень высокой структурной прочности системы. Коленчатый вал мотоцикла является основным компонентом соединительной системы. В зависимости от количества цилиндров в двигателе мотоцикла коленчатый вал можно разделить на одноцилиндровый коленчатый вал, двухцилиндровый коленчатый вал и многоцилиндровый коленчатый вал. Одноцилиндровый коленчатый вал имеет простую конструкцию, состоит только из двух левых и правых шатунов и одной шатунной шейки, имеет компактную общую конструкцию и меньший вес; Коленчатый вал цилиндра имеет разные углы поворота коленчатого вала в зависимости от расположения цилиндров мотоцикла, чтобы сбалансировать выходную мощность; Многоцилиндровый коленчатый вал оснащен радиальным балансиром, расположенным в обратном порядке относительно шатунной шейки для компенсации сил инерции и подавления колебаний. Коленчатый вал мотоцикла выкован из легированной стали 42CrMo и подвергается термической обработке для обеспечения достаточной прочности и износостойкости. Коленчатые валы современных мотоциклетных двигателей имеют полую конструкцию, что снижает момент инерции на 15% и увеличивает скорость за счет маховика из углеродного волокна.
Шатуну необходимо передавать огромную силу во время высокоскоростного возвратно-поступательного движения. Корпус шатуна изготовлен из хромомолибденовой стали с I-образным поперечным сечением, предназначенным для максимально возможного снижения веса при сохранении прочности. Разъемная конструкция большой головки шатуна сочетается с вкладышами подшипников из медно-свинцового сплава, что упрощает установку и обслуживание. На шарнирной поверхности мотоцикла используются позиционирующие штифты или болты для обеспечения точной сборки. В шатунном подшипнике используются тонкостенные вкладыши подшипника, а внутренняя поверхность покрыта слоем износостойкого сплава, который снижает потери на трение и улучшает способность выдерживать удары. Технология балансировки, как вспомогательная функциякривошипное соединениесистемы, является залогом обеспечения бесперебойной работы энергосистемы. Одноцилиндровые двигатели мотоциклов испытывают сильную вибрацию и колебания мощности, что приводит к неполной балансировке. Балансировочные блоки часто устанавливаются на коленчатый вал или используется внешний механизм балансировочного вала. Балансировочный вал связан с коленчатым валом через шестерни и вращается в противоположных направлениях, противодействуя силам инерции, что значительно снижает вибрацию двигателя. Многоцилиндровые мотоциклетные двигатели противодействуют некоторым силам инерции, располагая их симметрично. Например, в рядных двухцилиндровых двигателях часто используются фазы коленчатого вала 360° или 180°, а в V-образных двухцилиндровых двигателях часто используется конструкция с углом поворота 90°.
Технология переменной степени сжатия системы соединения кривошипа компании Max Trading оптимизирует степень сжатия в различных условиях работы за счет изменения расстояния между шейкой кривошипа и центром коленчатого вала; Применение облегченных материалов существенно снижает инерционную массу системы, меняет обороты и отзывчивость двигателя; Технология прецизионной обработки обеспечивает точность размеров и качество поверхности компонентов, снижая механический износ. Max Trading знакомит энтузиастов мотоциклов с принципом работы и структурными характеристиками системы соединения кривошипа, что помогает углубить наше понимание механизма работы мотоциклетных двигателей и предоставляет профессиональные рекомендации по техническому обслуживанию и модификации двигателей. Давайте вместе получать удовольствие от езды на мотоцикле с более научным подходом.
