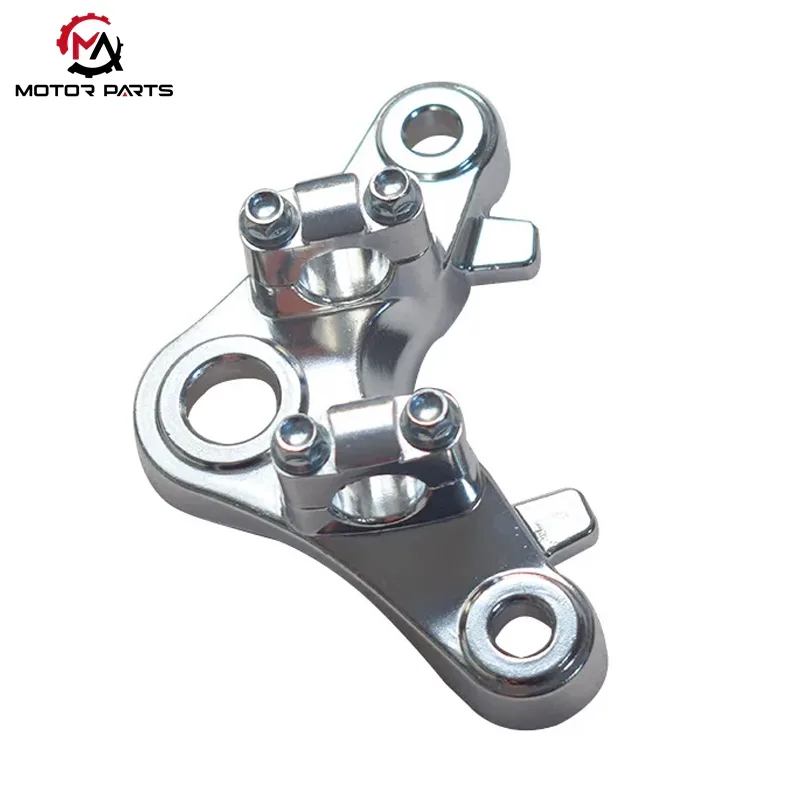

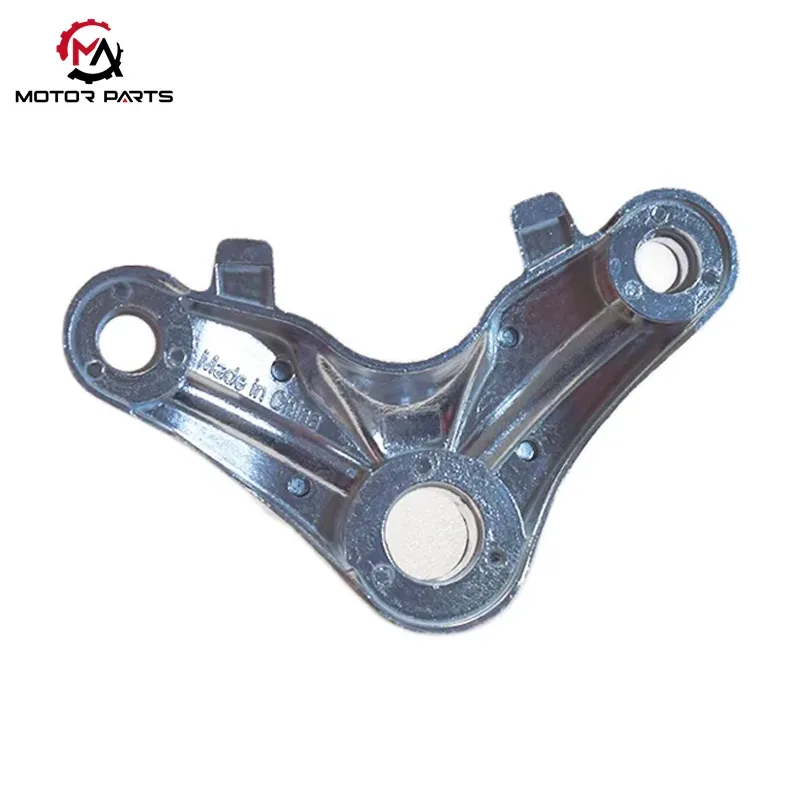

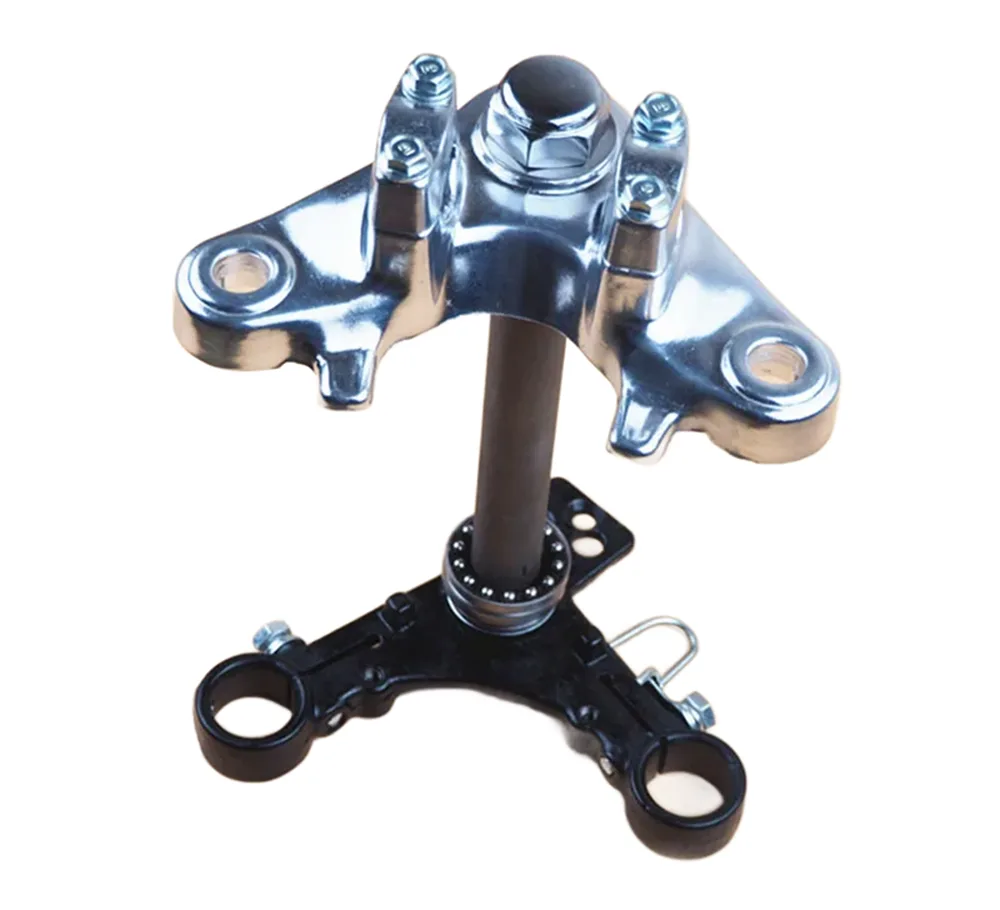

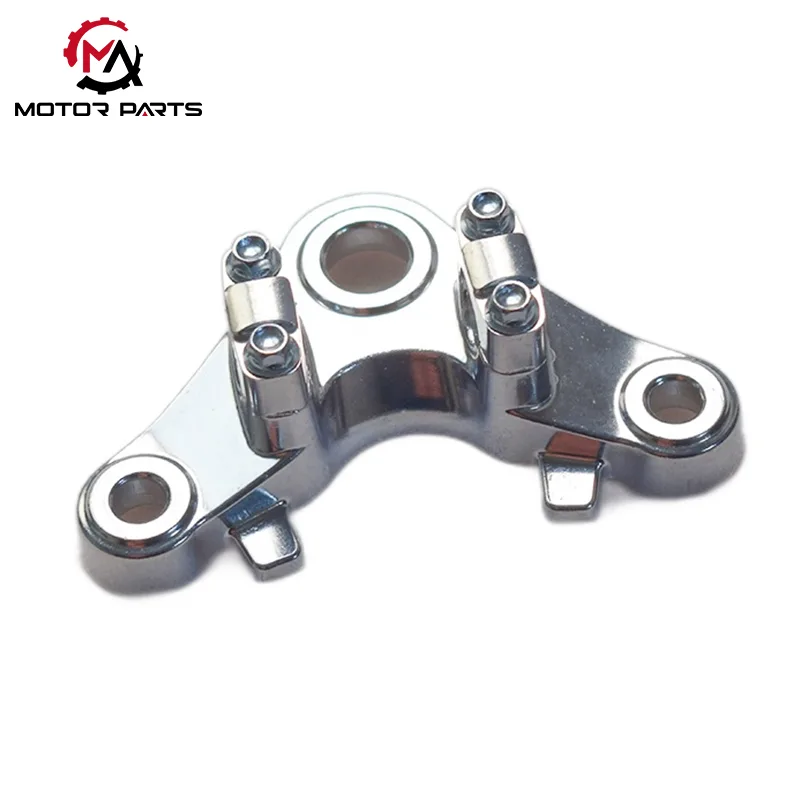

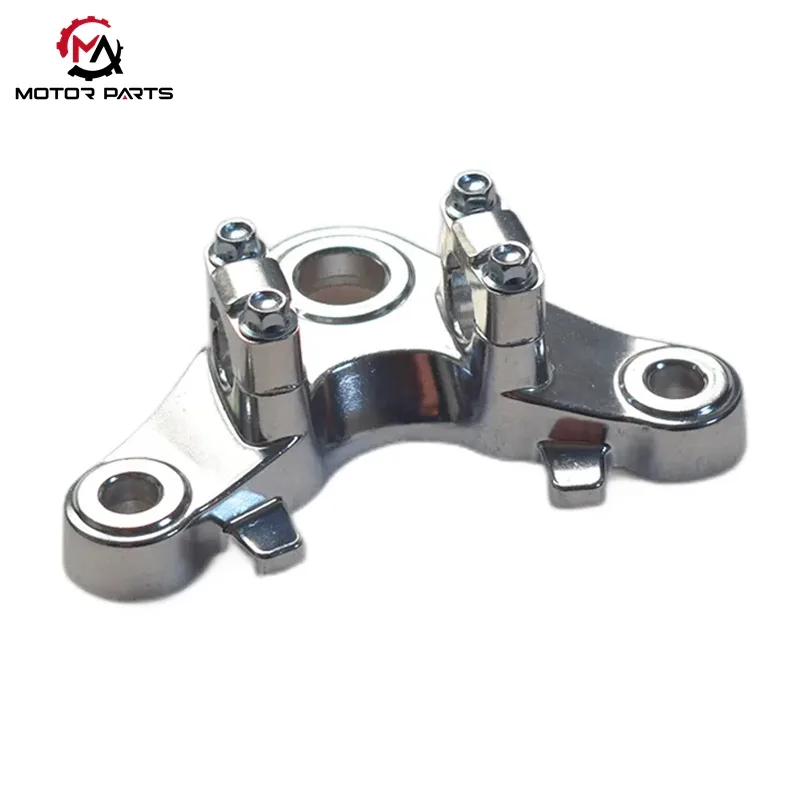

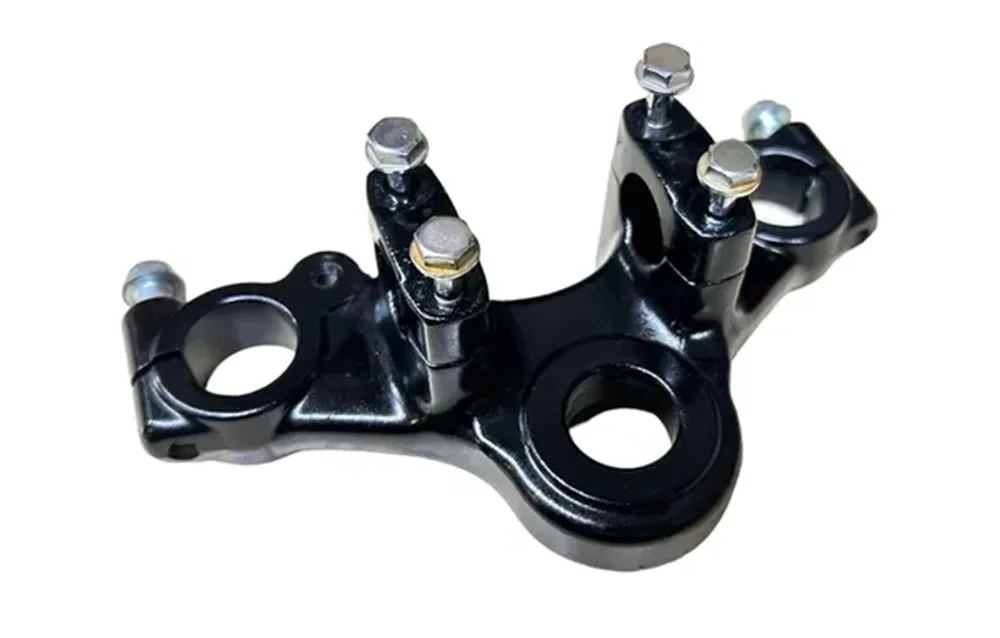

Верхняя соединительная пластина мотоцикла Honda CG125

Max Trading специализируется на исследованиях, разработках и поставке структурных компонентов мотоциклов. Наша верхняя соединительная пластина мотоцикла Honda CG125, основной несущий и рулевой компонент, соединяющий вилку CG125, амортизаторы и раму, подверглась инженерной оптимизации по четырем направлениям: структурная механика, обработка материалов, совместимость установки и долговечность. Эта верхняя соединительная пластина имеет стандартную для отрасли форму бумеранга и треугольное расположение трехточечных отверстий в сочетании с зональной конструкцией по толщине, встроенными ребрами жесткости и дугообразной полостью для снижения веса. Он обеспечивает как высокую прочность, так и легкую конструкцию. Многочисленная антикоррозионная обработка, включая электрофорез, порошковое покрытие и гальванизацию, обеспечивает его долгосрочную адаптацию к дождливой, грязной и ухабистой среде.

Верхняя соединительная пластина мотоцикла Honda CG125 совместима с центральной подседельной трубой диаметром 22–28 мм, расстоянием между отверстиями амортизатора 130–150 мм и универсальными болтами M10/M12. Обычные пользователи могут легко разобрать и заменить его, используя стандартные инструменты. Он обеспечивает стабильное управление на низкой скорости, предотвращая соскальзывание рук, а также улучшает устойчивость руля на высоких скоростях, удовлетворяя как функции, удобные для новичков, так и требования опытных водителей к устойчивости автомобиля.

Структурное проектирование и анализ напряжений: подробное объяснение

I. Общий проект структурной компоновки

В передней части мотоцикла CG125 верхняя соединительная пластина является основным силовым элементом, соединяющим переднюю вилку, амортизатор и раму. Верхняя соединительная пластина мотоцикла Honda CG125 имеет стандартную конструкцию конструкции «формы бумеранга», обеспечивающую стабильное распределение нагрузки и точное рулевое управление благодаря научно разработанному расположению отверстий.

Трехточечная схема расположения отверстий

Центральное отверстие: монтажное отверстие рулевой трубки передней вилки, диаметр примерно 25 мм.

Левое и правое отверстия: отверстия для крепления переднего амортизатора, поперечное расстояние 130–150 мм.

Характеристики напряженной структуры

Три точки образуют устойчивую треугольную структуру.

Рулевое усилие и сила удара амортизатора равномерно передаются на раму.

Эффективно снижает концентрацию локализованных напряжений и повышает общую стабильность конструкции.

Такая конструкция особенно подходит для пригородных мотоциклов, таких как CG125, обеспечивая стабильную управляемость на городских дорогах и в сложных дорожных условиях.

II. Толщина пластины и механическая оптимизация конструкции

Чтобы сбалансировать требования к прочности и легкости, верхняя соединительная пластина имеет дифференцированную конструкцию в разных областях:

Утолщенная несущая зона сердечника

Толщина центральной части: 8–12 мм.

Несет основные рулевые и вертикальные нагрузки.

Утонченная краевая область

Толщина кромки контролируется в пределах 5–8 мм.

Уменьшает общий вес при сохранении жесткости.

Такая конструкция с разделением толщины гарантирует, что конструкция сохраняет хорошую усталостную прочность даже при интенсивном использовании.

III. Легкая и усиленная конструкция

В нижней конструкции верхней соединительной пластины мотоцикла Honda CG125 характеристики еще больше улучшены за счет геометрической оптимизации:

Интегрированные ребра жесткости

Повышает сопротивление изгибу и скручиванию.

Улучшает общую ударопрочность

Дугообразные полости для снижения веса

Снижение веса в некритических несущих зонах

Общий вес уменьшен примерно на 30 % по сравнению с чисто цельной конструкцией.

Снижает риск переломов и повышает долгосрочную надежность.

Материалы и производственный процесс

1. Основные варианты выбора материалов

В мотоциклах серии CG125 верхняя соединительная пластина изготовлена ​​из различных материалов, проверенных на разных рынках и в разных версиях, чтобы сбалансировать требования к стоимости, прочности и долговечности.

Холоднокатаный стальной лист (основное решение)

Ранние оригинальные детали Honda, а также отечественные бренды, такие как Zongshen и Lifan, обычно использовали процессы штамповки и формования холоднокатаной стали.

Контролируемая стоимость, подходит для массового производства

Высокая устойчивость к пластической деформации, подходит для восприятия продольных нагрузок.

Очень подходит для длительного высокочастотного использования на пригородных мотоциклах.

Алюминиевый сплав ADC12 (облегченное решение)

В некоторых экспортных версиях (например, моделях с выбросами Евро III бразильского производства) используется алюминиевый сплав ADC12, полученный методом литья под давлением:

Общий вес уменьшен примерно на 25%.

Эффективно повышает гибкость рулевого управления после модернизации передней вилки.

Больше подходит для модифицированных или высококлассных моделей, в которых приоритет отдается управляемости.

2. Обработка поверхности и антикоррозионная обработка.

Для различных условий эксплуатации верхняя соединительная пластина имеет несколько вариантов защиты поверхности:

Электрофоретическое покрытие + черное порошковое покрытие (Двойная защита)

Распространенное решение для отечественных моделей

Плотная структура покрытия эффективно изолирует от дождя, грязи и песчаной эрозии.

Обладает превосходной коррозионной стойкостью во влажных, дождливых и пыльных условиях южных регионов.

Процесс цинкования (оригинальное заводское решение)

На этой основе оригинальные соединительные пластины Honda имеют гальваническую обработку.

Прошел строгие испытания в солевом тумане, коррозионная стойкость превышает 500 часов.

Значительно замедляет старение металла даже при длительной стоянке на открытом воздухе.

адаптация функции

Центральное отверстие подступенка охватывает диапазон 22–28 мм и совместимо с свободными концами передней вилки различных марок (например, оригинальными свободными концами 25 мм и модифицированными свободными концами толщиной 28 мм); Установочное отверстие имеет диаметр 10–12 мм и совместимо с универсальными болтами M10/M12, что упрощает замену деталей во время технического обслуживания и снижает затраты на обслуживание для пользователей.

Длина подступенка рассчитана с учетом точных характеристик 80–110 мм, что идеально соответствует углу наклона вперед верхней соединительной пластины мотоцикла Honda CG125 примерно 26 °. Благодаря строгим инженерно-механическим расчетам достигается точный баланс обратного крутящего момента рулевого управления. Такая конструкция эффективно позволяет избежать явления «задевания рук» при движении на малых скоростях и скрытой опасности «плавания ручек» при движении на высоких скоростях. Он может обеспечить комфортное вождение для новичков и удовлетворить строгие требования опытных водителей к устойчивости автомобиля.

Плата не имеет сложной изогнутой структуры поверхности, имеет плоскую поверхность и место для работы гаечным ключом. Благодаря стандартизированному расположению отверстий обычные пользователи могут выполнять разборку и замену с помощью торцевых инструментов без необходимости использования специального оборудования.

Параметр продукта:

Схема рынка Max Trading и обслуживание клиентов

1. Стратегия глубокого выращивания для основных рынков.

Формирование рыночной модели «биполярного роста и глобального охвата»:

Основные растущие рынки: Юго-Восточная Азия (Вьетнам, Индонезия) с годовым темпом роста заказов более 40%, с упором на аксессуары для пригородных автомобилей CG125, с опорой на зарубежные базы местных производителей автомобилей для достижения сотрудничества в цепочке поставок; Рынок Южной Америки ориентирован на запчасти для внедорожных мотоциклов: в 2024 году объем заказов увеличится на 25% по сравнению с аналогичным периодом прошлого года; Европейский рынок преодолел сертификационные барьеры благодаря обновлению технологий производства продукции из углеродного волокна, уделяя особое внимание привлечению клиентов для модификации спортивных мотоциклов. Целью является увеличение доли высококачественной продукции до 25% к 2025 году.

2. Отношения с клиентами и услуги с добавленной стоимостью

Система дифференцированного обслуживания: для OEM-клиентов на заводе находится профессиональная техническая группа, которая вмешается и оптимизирует совместимость сборки верхней соединительной пластины и передней вилки с проектной точки, улучшая совместимость продукции и эффективность производства; Ориентируясь на клиентов на рынке послепродажного обслуживания, мы предлагаем ведущую в отрасли услугу «3-летняя сверхдлительная гарантия + 48-часовое быстрое пополнение запасов», чтобы обеспечить эффективное реагирование на замену деталей. Для долгосрочных стратегических партнеров регулярно публикуйте отчеты об углубленном анализе рынка, охватывающие основные данные, такие как рыночные тенденции в целевых регионах (например, ежегодный темп роста 37% для специальных соединительных плат для электрических мотоциклов), сравнение технических параметров конкурентов и колебания затрат в цепочке поставок, предоставляя клиентам точную основу для принятия решений для формулирования стратегии закупок.
