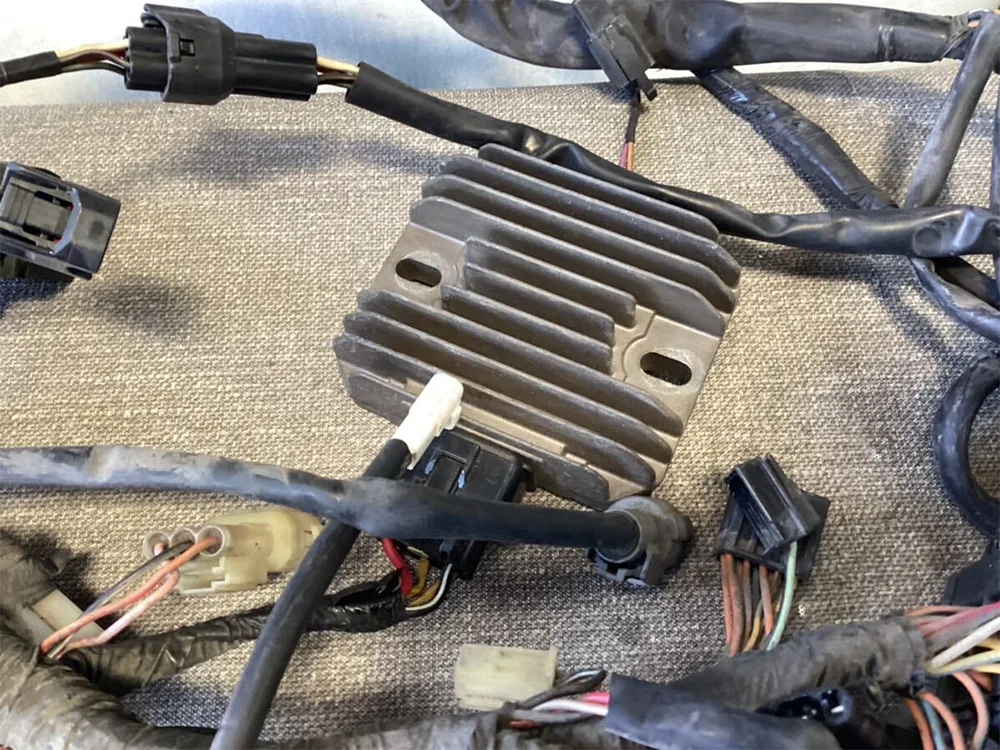

Выпрямитель для мотоциклов GY6-125

Мотоциклетный выпрямитель GY6-125, также называемый выпрямительным регулятором, является «силовым центром» системы питания двигателя, образуя треугольную систему питания вместе с магнитным двигателем и аккумулятором. Его основные функции отражены в двух ключевых частях:

Ректификационное преобразование:

Переменный ток (AC), генерируемый работой магнитного двигателя, имеет характеристики периодического изменения направления тока и больших колебаний напряжения, что не может напрямую подавать питание на бортовое оборудование. Мотоциклетный выпрямитель GY6-125 имеет встроенную мостовую схему выпрямителя, которая преобразует синусоидальный переменный ток в однонаправленный пульсирующий постоянный ток посредством характеристик однонаправленной проводимости четырех диодов. Этот процесс подобен установке «обратного клапана» для тока, гарантирующего, что ток всегда течет в одном и том же направлении. Если взять в качестве примера мощность переменного тока частотой 50 Гц, то после выпрямления она образует мощность постоянного тока со 100 пульсациями в секунду, обеспечивая адаптивное питание для устройств постоянного тока, таких как автомобильная аудиосистема и приборные панели.

Защита стабилизации напряжения:

В различных условиях эксплуатации выходное напряжение магнитного двигателя мотоцикла испытывает сильные колебания. Во время работы в режиме ожидания напряжение может упасть до 12,5 В, что затрудняет выполнение требований по плавающей зарядке аккумулятора; При движении на высоких скоростях пиковое напряжение может достигать более 100 В, что значительно превышает безопасный диапазон 12-вольтовой батареи. Выпрямитель мотоцикла GY6-125 динамически регулирует выходное напряжение с помощью технологии ШИМ (широтно-импульсной модуляции). Когда напряжение превышает порог 14,8 В, немедленно активируйте шунтирующую цепь, чтобы сбросить избыточную мощность; Когда напряжение ниже 13,5 В, эффективность зарядки повышается. Этот механизм не только эффективно защищает активный материал пластин свинцово-кислотного аккумулятора, предотвращая образование кристаллов сульфата свинца вследствие перезаряда и вздутия, но также обеспечивает стабильную цветовую температуру фар и постоянную энергию зажигания катушки зажигания. В практическом применении эта функция стабилизации напряжения может продлить срок службы лампочек более чем в три раза, а вероятность успешного зажигания свечей зажигания может быть увеличена до 99,8%.

Этот компонент напрямую влияет на срок службы аккумулятора (например, защита от зарядки и разрядки аккумулятора YTX9-BS), а также на стабильность системы освещения и зажигания и является ключевым электрическим компонентом скутеров небольшого объема. Его производительность напрямую влияет на долговечность электросистемы автомобиля — качественные выпрямители позволяют увеличить количество циклов работы аккумулятора на 40% и снизить частоту отказов электроники, вызванных аномальным напряжением, более чем на 65%.

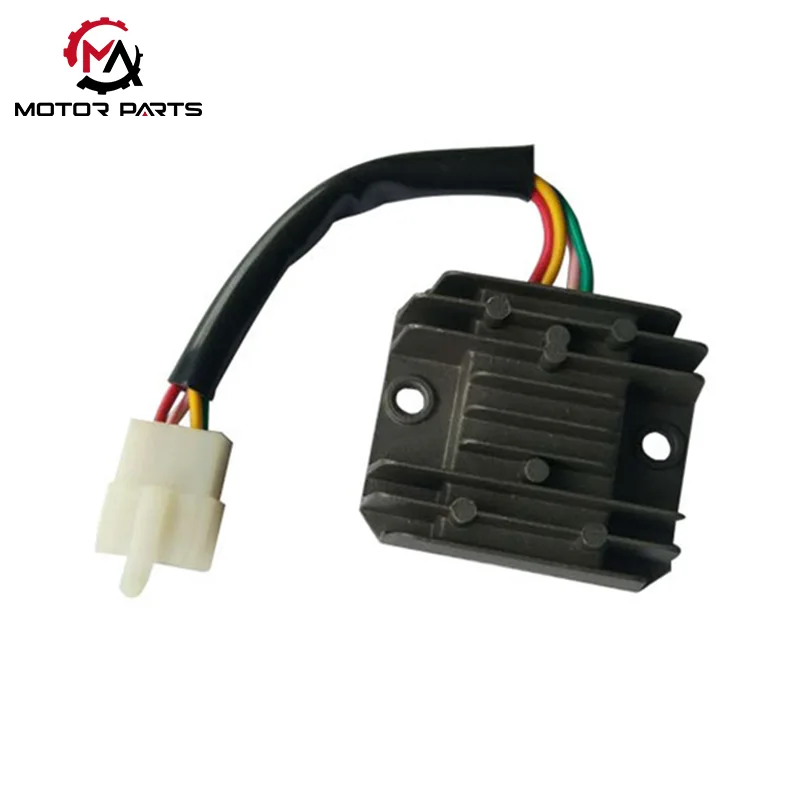

Выпрямитель GY6 125 4-проводной однофазный (базовая модель)

Структурные особенности: Имея 4-проводную 4-контактную конструкцию, он включает в себя 2 входные линии переменного тока (желтый/розовый или белый/желтый), 1 выходную линию постоянного тока (красный) и 1 заземляющий провод (зеленый), запечатанный в литой алюминиевой коробке с радиатором и загерметизированный эпоксидной смолой для предотвращения попадания влаги.

Принцип стабилизации напряжения: используется технология стабилизации напряжения с ограничением короткого замыкания. Когда напряжение превышает стандартное, напряжение контролируется путем утечки короткого замыкания. Конструкция проста, стоимость низкая, подходит для базовой модели GY6 125 (например, для обычных скутеров).

Основные параметры: входное напряжение переменного тока 20-60 В, выходной ток зарядки 0-4 А, диапазон рабочих температур от -20 ° C до 60 ° C.

Табу на ежедневный уход

Запрещается использовать выпрямители без аккумуляторов, иначе высокое напряжение приведет к поломке электрооборудования;

Регулярно очищайте радиатор от пыли во избежание длительного простоя на холостом ходу (что может привести к чрезмерной зарядной нагрузке);

При дооснащении светодиодными фарами и другим оборудованием следует выбирать выпрямитель с большим выходным током (≥ 6А), чтобы предотвратить повреждение от перегрузки.

Параметр продукта:

В чем преимущества выпрямителей производства Max Trading?

Стабильность напряжения: благодаря технологии управления с обратной связью по замкнутому контуру выходное напряжение точно фиксируется в нормальном диапазоне 13,8–14,4 В, что позволяет избежать перезарядки и вздутия аккумулятора, с фактическими колебаниями всего ± 0,2 В;

Стабильный ток: встроенная схема защиты от перегрузки по току, подходит для сценариев с высокой нагрузкой, когда фары и GPS включены одновременно. Номинальный ток 18 А может удовлетворить большинство потребностей в модификации;

Стабильное рассеивание тепла: конструкция ребер из алюминиевого сплава повышает эффективность рассеивания тепла на 60%, а температура корпуса достигает только 48 ℃ после непрерывной работы в течение 3 часов в среде с температурой 45 ℃, что намного ниже порога безопасности в 70 ℃.

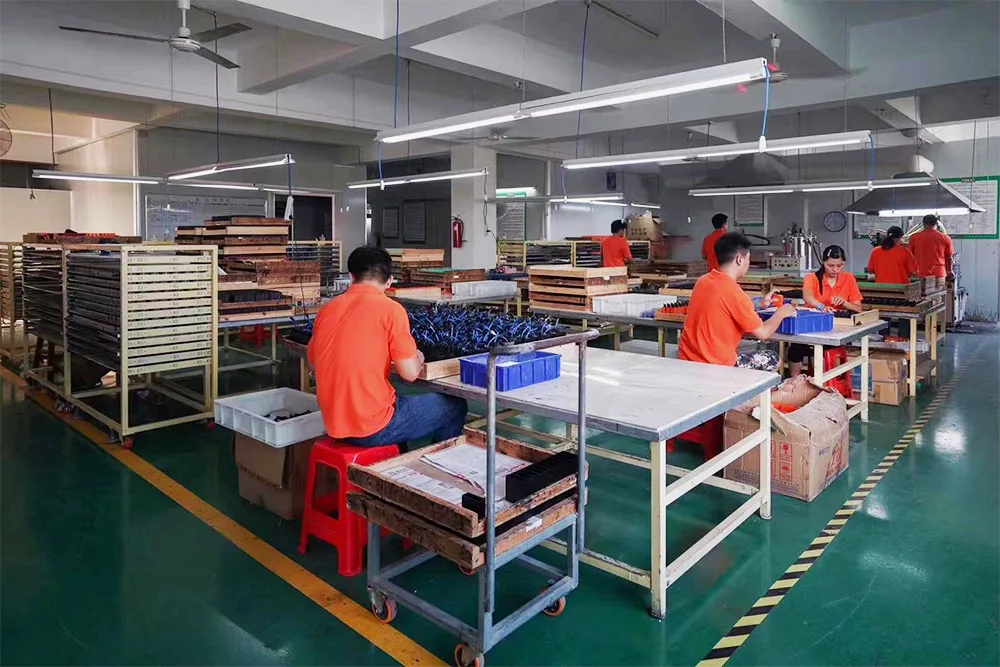

Наша фабрика
