GY6-125 Реле запуска мотоцикла

Обзор продукта

Являясь поставщиком пускового реле для мотоциклов, пусковое реле для мотоциклов GY6-125 компании Max Trading представляет собой основной «концентратор преобразования тока» в системе запуска двигателя, специально разработанный с учетом характеристик электрических систем 12 В и стартера мотоцикла GY6 125. Используя принцип электромагнитной индукции, он решает проблему согласования между слаботочным выключателем 5 А и сильноточным двигателем 50–100 А в пусковой цепи.

Как это работает

В системе запуска мотоцикла GY6 125 пусковое реле выполняет функцию ключевого узла, выполняя основные задачи по передаче мощности и управлению. Вот как это работает

Запуск двигателя:

Когда ключ автомобиля поворачивается в положение «ВКЛ» и нажимается кнопка запуска, на внутреннюю катушку пускового реле мотоцикла GY6-125 подается напряжение, создавая электромагнитное притяжение, которое замыкает контакты. Это позволяет высокому напряжению и току аккумулятора проходить через реле и питать стартер.

Активация двигателя:

Стартер, теперь питаемый высоким током, начинает работать, приводя в движение коленчатый вал и вращаясь синхронно с магнитом. Этот процесс работает совместно с системой зажигания для завершения цикла запуска двигателя.

Отключение двигателя:

После отпускания кнопки пуска подача тока на катушку реле прекращается. Электромагнитная сила исчезает, и контакты быстро разъединяются с помощью возвратной пружины. Данное действие своевременно отключает подачу питания на стартер, предотвращая продолжительную работу на холостом ходу.

Предотвращение механических повреждений:

В этот момент пусковая шестерня отделяется от маховика благодаря эластичности пружины, что позволяет эффективно избежать механических повреждений, вызванных длительной работой стартера на холостом ходу.

Ключевые особенности

Контроль электромагнитного тока: эффективно управляет переходом от малых токов (ниже 5 А) к большим токам (50–100 А), защищая чувствительные компоненты, такие как замок зажигания.

Надежная передача мощности: обеспечивает стабильное питание стартера, обеспечивая каждый раз плавный запуск двигателя.

Функция быстрого отключения: пусковое реле мотоцикла GY6-125 обеспечивает быстрое расцепление контактов после отпускания кнопки запуска, что предотвращает ненужную нагрузку на двигатель и обеспечивает долговечность системы.

Прочная конструкция: разработана таким образом, чтобы выдерживать высокие требования к току системы запуска, обеспечивая стабильную и надежную работу в различных условиях эксплуатации.

Структурная композиция

Основные компоненты: контактная группа из фиолетовой меди (с лучшей проводимостью, чем у обычной латуни), катушка, намотанная эмалированным проводом диаметром 0,3 мм, основание из литого алюминия (улучшенное рассеивание тепла), корпус из огнестойкого АБС-пластика, уровень водонепроницаемости до IPX4, подходит для влажной среды в нижней части скутера.

Характеристики интерфейса: 4-контактная штекерная конструкция, разделенная на две цепи - цепь управления (2 тонких провода, подключаются к замку зажигания и кнопке запуска) и основная цепь (2 толстых провода, подключаются к аккумулятору и стартеру). Штекер маркируется буквами «B» (положительная клемма аккумулятора), «M» (двигатель), «S» (сигнал запуска), «E» (земля) для предотвращения неправильного подключения.

Параметр продукта:

Система контроля качества Max Trading: Строгий контроль по всей цепочке, профессиональная защита качества продукции.

Max Trading хорошо осознает важность аксессуаров системы зажигания для безопасности мотоциклов и создала полную систему контроля качества от сырья до готовой продукции, чтобы гарантировать надежность каждого продукта в соответствии с профессиональными стандартами.

Строгий отбор сырья: основной чип изготовлен от всемирно известного бренда, корпус катушки зажигания изготовлен из термостойкого материала PA66, а интерфейс жгута проводов изготовлен из луженого медного сердечника, чтобы исключить риски качества со стороны источника;

Контроль производственного процесса: внедрение автоматизированных производственных линий для точного контроля ключевых процессов, таких как сварка и упаковка. Каждое устройство проходит испытания на высокотемпературное старение при температуре 120 ℃, испытания на вибрацию 100 000, а также испытания на пыле- и водонепроницаемость по стандарту IP65, чтобы гарантировать стабильную работу в экстремальных условиях с контролируемой частотой отказов ниже 0,2%;

Полная сертификация соответствия: все виды продукции прошли сертификацию системы управления качеством ISO9001, сертификацию безопасности CE ЕС, высококачественные модели соответствуют стандартам выбросов Агентства по охране окружающей среды Северной Америки, в паяных соединениях используется бессвинцовая технология, соответствуют нормативным требованиям в различных регионах мира и обеспечивают профессиональную гарантию соответствия для внешнеторгового бизнеса;

Гарантийные обязательства: будучи уверенными в качестве продукции, мы предоставляем лучшие в отрасли гарантийные услуги сроком на 1–3 года, что значительно превышает средний уровень наших аналогов. Наша профессиональная команда послепродажного обслуживания готова ответить на вопросы качества в любое время, позволяя клиентам спокойно сотрудничать.

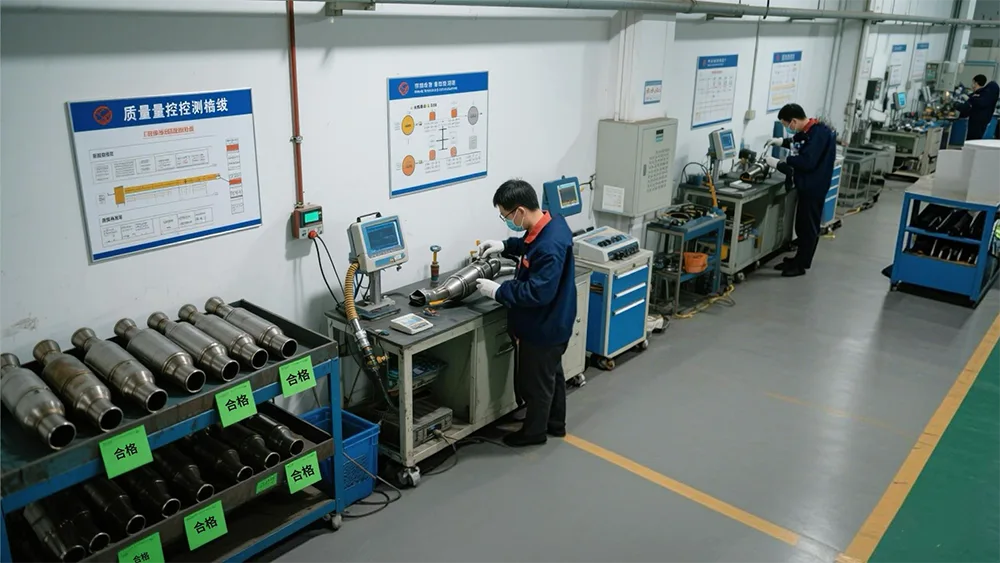

Наш производственный цех

Часто задаваемые вопросы

В1: Что делает реле стартера GY6-125?

A1: Реле действует как «концентратор преобразования тока» в системе запуска мотоцикла GY6-125. Он эффективно управляет переходом от малых токов к большим, защищая чувствительные компоненты, такие как замок зажигания, и одновременно обеспечивая достаточную мощность для стартера для плавного запуска двигателя.

В2: Как долго работает реле стартера GY6-125?

A2: Реле рассчитано на надежность и долговечность, его срок службы составляет до 15 000 циклов включения-выключения. Его высококачественные компоненты, включая контактную группу из фиолетовой меди, обеспечивают стабильную и надежную работу на протяжении всего срока службы.

В3: Можно ли использовать это реле в других мотоциклах или системах?

A3: Хотя реле стартера GY6-125 разработано специально для мотоцикла GY6 125, его можно адаптировать к другим мотоциклам или системам питания 12 В с аналогичными требованиями. Крайне важно обеспечить соответствие характеристик тока и напряжения.

В4: Как реле защищает выключатель зажигания и стартер?

A4: Реле использует электромагнитное притяжение для управления переходом между малым током (ниже 5 А) и большим током (50–100 А). Это предотвращает повреждение чувствительных компонентов, таких как замок зажигания, и одновременно обеспечивает подачу тока на стартер, достаточный для плавного запуска двигателя.

В5: Какие испытания прошло реле стартера GY6-125?

A5: Реле прошло обширные испытания, включая высокотемпературное старение при 120 ℃, 100 000 циклов вибрации, а также испытания на пыле- и водонепроницаемость по стандарту IP65. Это гарантирует его надежную работу в экстремальных условиях и средах.

В6: Есть ли гарантия на реле стартера GY6-125?

О6: Да, Max Trading предоставляет лучшую в отрасли гарантию сроком 1–3 года на всю продукцию, включая реле стартера GY6-125. Это дает вам душевное спокойствие, зная, что любые проблемы с качеством будут оперативно решены нашей профессиональной командой послепродажного обслуживания.

Вопрос 7: Как установить реле стартера GY6-125?

A7: Реле имеет 4-контактную вставную конструкцию с четко обозначенными клеммами: «B» (положительный аккумулятор), «M» (двигатель), «S» (сигнал запуска) и «E» (земля). Следуйте прилагаемой электрической схеме, чтобы подключить реле к замку зажигания, кнопке запуска, аккумулятору и стартеру.
